Стандарт изготовления гидравлической коробки разрывного агрегата

2018-07-18

Установка для гидроразрыва пласта (ГРП) используется для фрекинга нефтяных скважин. Такие среды, как проппант и жидкость для ГРП, проходят через гидравлическую часть, создавая высокое давление, которое вызывает мгновенный разрыв пласта, при этом среда проникает в трещины, обеспечивая приток сырой нефти. Гидравлический узел является важной быстроизнашивающейся деталью установки ГРП и ключевым оборудованием для обслуживания нефтяных скважин и повышения нефтеотдачи.

Установка для гидроразрыва пласта (ГРП) используется для интенсификации добычи на нефтяных скважинах. Такие среды, как проппант и жидкость для ГРП, проходят через гидравлическую часть, создавая высокое давление, которое вызывает мгновенный разрыв пласта; при этом среда проникает в трещины, обеспечивая приток сырой нефти. Узел гидравлической части является важным быстроизнашивающимся компонентом установки ГРП и ключевым оборудованием для обслуживания скважин и повышения нефтеотдачи. Данный стандарт объединяет технические спецификации зарубежных компаний (Schlumberger, Halliburton) и подробно описывает технологии обработки гидравлических частей, что способствует техническому руководству производством данной продукции.

Поковки гидроблока (клапанной коробки) бурового насоса:

1.(Schlumberger; N14, спецификация № 506562000, N22, спецификация № 507643000)
Halliburton: модификация 4330V, спецификация D0030175-C, включая требования к ковке, химические, механические свойства и другие требования.

2. Термическая обработка поковок клапанных коробок из модифицированной стали 4330V: версия 70.94191-D.

3. Магнитопорошковый контроль ответственных зон: версия 70.94154-G.

4. Магнитопорошковый контроль стандартных участков влажным способом: версия 70.94158-J.

5. Предварительное напряжение клапанной коробки: 278.87558-O.

Процесс обработки:

1. Черновое фрезерование — Ультразвуковой контроль — Черновая обработка — Термическая обработка — Дробеструйная очистка — Капиллярный контроль — Чистовая обработка — Магнитопорошковый контроль — Гидравлические испытания — Дробеструйная обработка внутренних полостей — Дробеструйная обработка внешних поверхностей — (Азотирование внутренних полостей) — Магнитопорошковый контроль — КИМ-измерения — Сборка — Покраска — Упаковка.

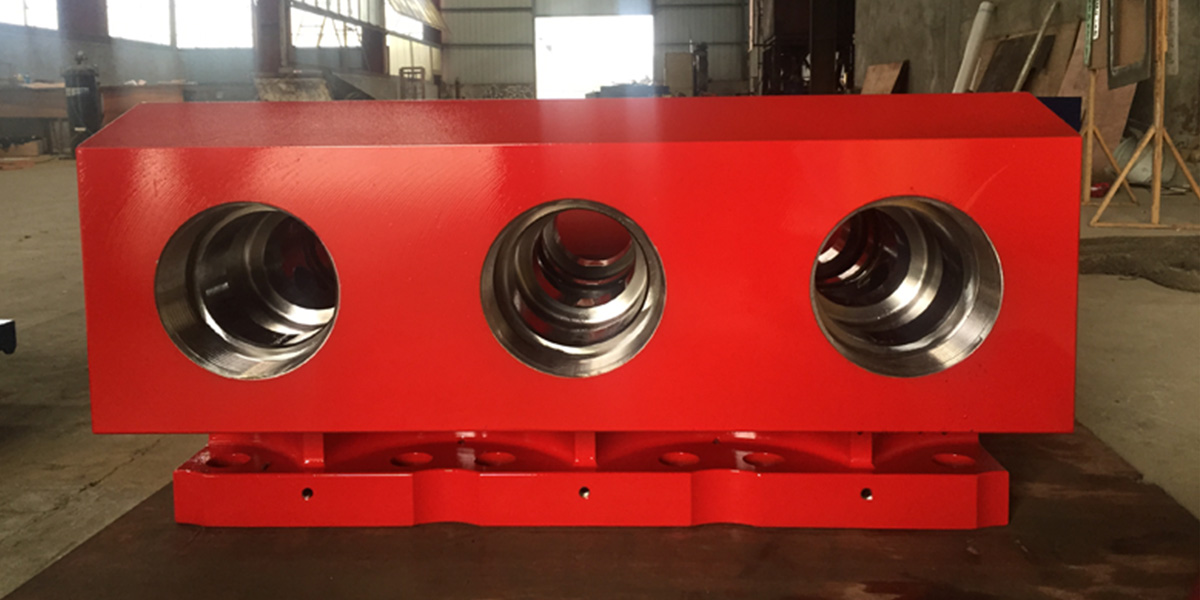

Спецификация и модель гидравлической коробки клапанов:

1. TG06---300 насос-3.75”. TI06---300-4”, 3ZB70-295----300-4.5” TH06---300-5”.

2. HT400-3.375”, HT400-4”, HT400-4.5”.

3. TWS600S-2.5”, TWS600S-3”, TWS600S-3.5”, TWS600S-4”, TWS600S-4.5”.

4. QWS1000S-3”, QWS1000S-3.5”.

5. TWS SPM2000-4.5”, TWS SPM2000-5”, QWS SPM2000-4”, QWS SPM2000-4.5”, QWS SPM2000-5”.

6. GD2250SGWS-4.5”GD2250SGWS-5”GD2500SGWS-4”GD2500SGWS-4.5”GD300-4.5”.

7.5ZB2500-4”,5ZB2500-4.5”,5ZB2800-3.75”,5ZB2800-4”,5ZB2800-4.5”,5ZB2800-5”.

8. OPI1800-4”, OPI1800-4.5”, OPI1800-5”.

9. RR1500-4”, RR1500-3.75”.

10. JMAC2250-4.5”Y-образный, FMC2700-4”.

Четыре, силовая часть: насос 300, 600S, 5ZB2500, 5ZB2800.
